Отводы из ВЧШГ

Данные детали трубопровода позволяет изменять направления трубопровода на 10°, 15°, 30°, 45° и 60°.

Соединительные фасонные части изготавливаются из высокопрочного чугуна с шаровидной формой графита.

Технические требования на соединительные части из ВЧШГ, их основные геометрические размеры, внутренние и наружные покрытия приведены в соответствие с рекомендациями международных стандартов ИСО 2531, ИСО 4179, ИСО 8179, ИСО 4633, EN 545 и ГОСТ 5525.

Основные размеры приведены в соответствии с рекомендациями международного стандарта ИСО 2531 и ГОСТ 5525-88

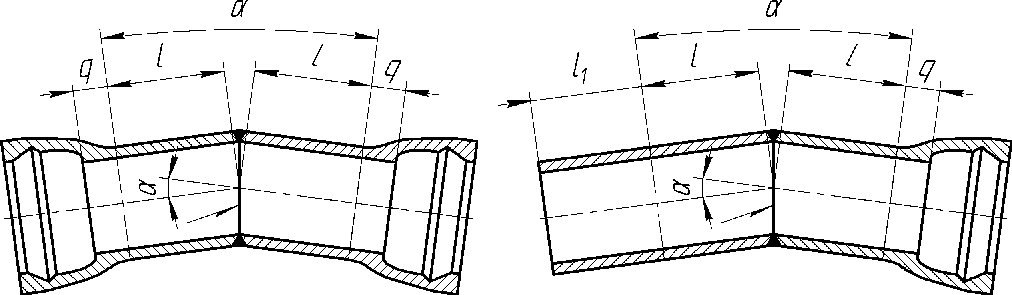

Отвод раструбный (ОР)                                                                           Отвод раструб-гладкий конец (ОРГ)

or org



Технические характеристики:

Отводы ВЧШГ: раструбный и раструб - гладкий конец

Условный проход Dу
S, мм
Dн, мм
q, мм
l1, мм
Отвод 10°
Отвод 15°
Отвод 30°
Отвод 45°
Масса отвода, кг
R
l
R
l
R
l
R
l
ОР
ОРГ
100
6,0
118
40
90
1440
126
960
127
480
129
320
132
15,2
11,2
150
6,0
170
40
95
1890
165
1260
166
630
169
420
174
26,3
19,7
200
6,3
222
40
100
2340
205
1560
206
780
209
520
215
39,3
29,9
250
6,8
274
40
105
2340
205
1560
206
780
209
520
215
53,4
40,6
300
7,2
326
40
110
2340
205
1560
206
780
209
520
215
68,8
52,3
400
8,1
429
50
115
3150
276
2100
277
1050
281
700
290
100,6
84,1
500
9,0
532
60
120
4050
354
2700
356
1350
362
900
373
195,5
155,6
600
9,9
635
60
120
4410
386
2940
288
1470
394
980
406
260,0
213,5
700
10,8
738
60
120
4860
425
3240
428
1620
434
1080
447
319,5
262,7
800
11,7
842
60
130
5750
504
3840
507
1920
515
1280
530
443,6
371,1
900
12,6
945
70
135
6120
536
4080
539
2040
547
1360
563
566,0
475,1
1000
13,5
1048
70
145
6570
575
4380
578
2190
587
1460
604
690,0
574,0

Для заказа продукции фасонные части из ВЧШГ просим обращаться в нашу компанию по тел.: 8 (343) 383-34-12
